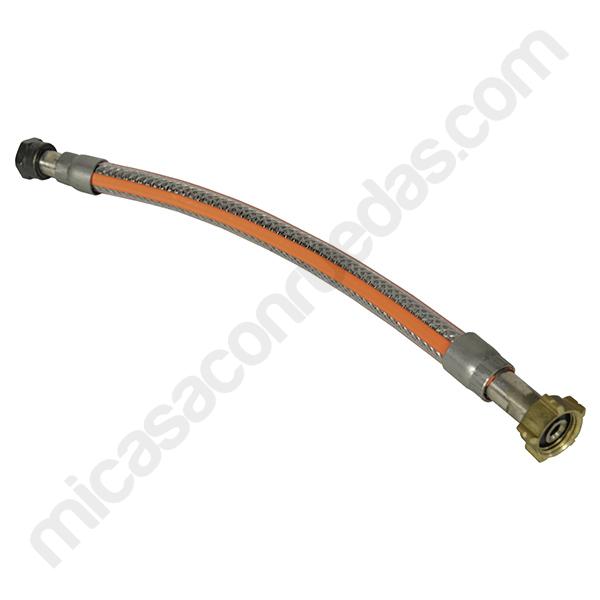

Le flexible de gaz haute pression Gurtner Inox de 350 mm est conçu pour raccorder les bouteilles de butane ou de propane à un détendeur, inverseur ou pré-inverseur compatible dans les installations de gaz GPL.
Il dispose d'une tresse de protection en acier inoxydable et est prévu pour une utilisation avec du gaz en phase gazeuse, avec une pression maximale de service de 20 bar.
Sa longueur de 350 mm permet de réaliser des raccordements entre des bouteilles et des équipements de régulation situés à proximité. Il peut également être utilisé dans des configurations comprenant plusieurs bouteilles, avec les raccords et accessoires appropriés.
Raccords pour installations de gaz butane et propane
Le flexible est équipé d'un écrou d'entrée pour robinet de bouteille à ailettes, filetage à gauche de 1,814, et d'un raccord de sortie mâle M20 x 1,5.
Ces raccords permettent son installation sur des systèmes d'alimentation en gaz compatibles, notamment les détendeurs, inverseurs et pré-inverseurs utilisés dans les installations à plusieurs bouteilles.
Le fabricant indique que ce flexible ne possède pas de date de péremption définie. Il est toutefois nécessaire de vérifier régulièrement son état et celui des joints d'étanchéité, et de remplacer tout composant détérioré.
Important : Avant l'installation, vérifiez la compatibilité des filetages et des joints. Les joints Gurtner réf. 7119 côté entrée et réf. 8663 côté sortie doivent être utilisés conformément aux indications du fabricant.
Caractéristiques techniques
- Marque : Gurtner.
- Référence fabricant : 21870/K.
- Type : Flexible haute pression pour gaz GPL.
- Gaz compatibles : Butane et propane en phase gazeuse.
- Longueur : 350 mm.
- Pression maximale : 20 bar.
- Raccord d'entrée : Écrou pour robinet de bouteille à ailettes, filetage à gauche de 1,814.
- Raccord de sortie : Mâle M20 x 1,5.
- Revêtement : Tresse en acier inoxydable.
- Norme indiquée par le fabricant : XP M88-780.
- Joint d'entrée indiqué : Gurtner 7119.
- Joint de sortie indiqué : Gurtner 8663.
- Rayon de courbure minimal : 70 mm.
Conseil MCR – Vérifiez les raccords et l'étanchéité
Avant d'installer le flexible Gurtner, vérifiez que ses raccords sont compatibles avec le robinet de la bouteille et le détendeur ou l'inverseur de votre installation. Évitez les torsions et les courbures trop importantes, en respectant un rayon de courbure minimal de 70 mm.
Une fois le flexible installé, l'étanchéité des raccords doit être contrôlée à l'aide d'un produit détecteur de fuites adapté. L'installation et les interventions sur le circuit de gaz doivent être réalisées conformément à la réglementation applicable et par un professionnel habilité lorsque cela est nécessaire.
